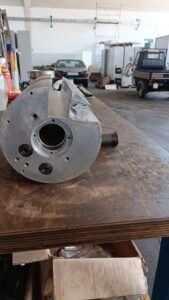

Progettazione e realizzazione di un gruppo rullo pinza per fondellatrice, destinato alla formazione e chiusura del fondo di sacchi di carta nel settore del packaging industriale. Il componente aziona, tramite un sistema di testine a snodo regolabili, il meccanismo di piegatura e pressatura del fondo sacco, garantendo una chiusura precisa e uniforme lungo tutto il ciclo produttivo della linea.

Su richiesta del cliente, il gruppo è stato riprogettato introducendo una modifica costruttiva che consente la rimozione di asta e cuscinetti direttamente in opera, senza smontaggio della macchina, riducendo in modo significativo i tempi di fermo linea in fase di manutenzione ordinaria e straordinaria.

Fasi di lavorazione

1. Analisi e progettazione della modifica
Studio del componente esistente e definizione della soluzione tecnica per consentire l’estrazione di asta e cuscinetti senza smontaggio della macchina, mantenendo invariate le tolleranze funzionali del gruppo.

2. Tornitura CNC
Lavorazione al tornio del corpo cilindrico e delle flange di supporto, con realizzazione delle sedi cuscinetto e degli accoppiamenti per l’albero di trasmissione, secondo le tolleranze richieste dall’applicazione.

3. Fresatura
Realizzazione delle sedi per le testine a snodo e degli alloggiamenti funzionali sulla barra pinza, con lavorazione dei piani di riferimento e delle superfici di accoppiamento.

4. Foratura e maschiatura
Esecuzione dei fori di fissaggio e delle filettature per il montaggio delle testine a snodo, della flangia e degli elementi di chiusura del gruppo.

5. Montaggio testine a snodo regolabili
Installazione e regolazione delle testine a snodo lungo la barra, per garantire l’azionamento uniforme del meccanismo di piegatura e pressatura del fondo sacco su tutta la lunghezza del rullo.

6. Assemblaggio finale e controllo qualità
Montaggio completo del gruppo, verifica dimensionale e funzionale, controllo della corretta rimovibilità di asta e cuscinetti in opera.
